YC1系列-YC165GF1| 发电机组额定值 |
|
发电机 电压 相数 频率 130C备用额定值 105C主力额定值 V Hp Hz kW/kVA kW/kVA |
| YC-120-4 400 3 50 132/165 120/150 |

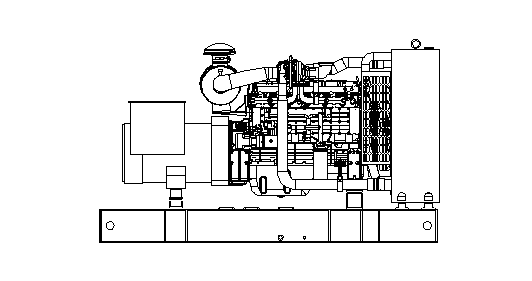

| 发电机组外形尺寸及净重 |
| 外形尺寸及重量 尺寸，长X宽X高，mm 重量，千克 |
| YC165GF1 2600×1000×1700 1700 |
| 技术规格 | 发电机 | |
| 类型 | 4极旋转磁场 | |
| 励磁机类型 |
无刷 永久励磁机 |
|
| 电压调节器 | 固态电路，伏/赫 | |
| 绝缘： | NEMA MG1-1.66 | |
| 材料 |
H极，合成 不吸湿 |
|
| 温升 | 主力105℃，备用130℃ | |
| 轴承：数目，类型 | 1个，密封式 | |
| 轴联方式 | 柔性连接 | |
| 阻尼线圈 | 全电枢满布 | |
| 一步带载 | 100%额定负载 | |
| 不平衡负载 | 100%备用额定电流电压 | |
| 调节，空载至满载 | ±0.25% | |
| (温度变化漂移量＜0.5%) | ||
| 柴油机 | |
| 柴油机规格 | 50Hz |
| 发动机型号 | YC6A210L-D20 |
| 发动机类型 | 增压中冷 |
| 气缸布置 | 6缸 直列 |
| 排量（升） | 7.255 |
| 气缸直径X冲程（毫米） | 108×132 |
| 压缩比 | 17.5:1 |
| 活塞速度（米/分） | 396 |
| 额定转速：转/分 | 1500 |
| 额定转速下最大功率（千瓦） | 153 |
| 调速器:型式，型号 | 电调 |
| 频率调节，空载至满载 | 等时 |
| 频率调节，稳态 | ≤0.5% |
| 空气滤清器型式，所有机型 | 干式 |
| 排气 | |
| 排气系统 | 50Hz |
| 额定功率时排气量（千克/小时） | 615 |
| 额定功率时排气温度，干排（℃） | ≤580 |
| 最大允许背压（kPa） | 10 |
| 联接装置排气口尺寸（毫米） | 1个直径79 |
| 柴油机电气特性 | |||
| 柴油机电气系统 | 50Hz | ||
| 电池充电发电机 | |||
| 接地（负/正） | 负 | ||
| 直流电压（伏） | 28 | ||
| 额定电流（安培） | 35 | ||
| 启动马达额定功率（kW） | 6 | ||
| 最小电池容量（安时） | 165 | ||
| 最大电池电流（安培） | 500 | ||
| 电池数量 | 2 | ||
| 电池电压（直流） | 12 | ||
| 燃油 | |||
| 燃油系统 | 50Hz | ||
| 进油管最小内管径（毫米） | 6 | ||
| 回油管最小内管径（毫米） | 6 | ||
| 油泵最大提升高度（米） | 0.5 | ||
| 油泵进油流量（升/小时） | 34.8 | ||
| 带新/旧滤清器的油泵阻力降（kPa） | 25/65 | ||
| 燃油滤清器 | 2 | ||
| 建议柴油 |
夏季：GB 252—2011优级品或一级品0号、10号普通柴油, 冬季：GB 252—2011优级品或一级品0号、-10号、-20 号、-35号普通柴油 |
||
| 润滑 | |
| 润滑系统 | 50Hz |
| 类型 | 全压式 |
| 油底壳容量（升） | 17 |
| 带滤清器的油底壳容量（升） | 21 |
| 机油滤清器，数量，类型 | 1，全流式 |
| 机油冷却器 | 水冷 |
| 可选的冷却系统 | |
| 冷却系统 | 50Hz |
| 环境温度（℃） | 50 |
| 柴油机水套容量（升） | 20.6 |
| 散热系统水容量，包括柴油机 | 41 |
| 柴油机水套流量（Lpm） | 550 |
| 中冷器水流量（Lpm） | 500 |
|
额定功率下冷却水的热排 放率，干排，kW |
99 |
|
额定功率下中冷器的热排 放率，干排，kW |
18 |
| 水泵类型 | 离心式 |
| 风扇直径，包括扇片（毫米） | 670 |
| 风扇功率（kWm） | 6 |
|
散热器出入口的冷却 气最大压力降（kPa） |
30 |
|
运行要求 |
|
| 空气要求 | 50Hz |
| 散热器冷却空气流量（立方米/分） | 212 |
| 空气燃烧量（立方米/分） | 8.2 |
| 对环境空气的热辐射量 | |
| 柴油机kW（Btu/分） | 12 |
| 发电机 kW（Btu/分） | 7.7 |
| *空气密度=1.2公斤/立方米 | |
| 耗油量 | 50Hz |
| 柴油，升/小时，负载率% | 备有功率 |
| （15℃时的柴油密度为0.835千克/升） | |
|
100% 75% 50% 25% |
37.26 27.57 19.07 10.6 |
| 柴油，升/小时，负载率% | 主力功率 |
|
100% 75% 50% 25% |
33.4 24.98 17.45 9.7 |
